Pengertian
Silinder Hidrolik
Silinder Hidrolik adalah merupakan unit
penggerak atau actuator pada system hidrolik alat berat yang berfungsi untuk
mengubah tenaga fluida menjadi tenaga mekanik atau gerak.
Jenis
Silinder Hidrolik
Berdasarkan sistem kerjanya silinder
hidrolik terdiri atas Single acting Cylinder (silinder kerja tunggal) dan Double
acting Cylinder (silinder
kerja ganda).
Silinder
Kerja Tunggal
Silinder ini disebut kerja tunggal (Ram) karena pada penggunaan cairan hidrolik
hanya pada satu sisi piston saja.
Konstruksi
Konstruksi Silinder kerja tunggal
terlihat pada gambar di bawah.
Prinsip
kerja.
Jika
rangkaian atau system hidrolik mulai bekerja maka cairan hidrolik masuk dan menekan
dari sisi kiri sehingga torak bergerak ke kanan. Selanjutnya pergeseran piston
telah mencapai posisi yang dikehendaki dan cairan
hidrolik tidak ada tekanan lagi, Maka plunyer kembali oleh adanya bobot dari benda
yang di angkat atau digeser. Untuk
pengembalian torak ke posisi semula ada juga yang dilengkapi dengan pegas
pembalik. Pemakaian silinder kerja tunggal ini digunakan pada dongkrak atau
alat pembengkok pipa, crane
truck dan crane boom .
Simbol silinder kerja tunggal tampak
pada gambar dibawah.
Silinder
Kerja Ganda
Ini
merupakan aktuator system hidrolik yang paling banyak dipergunakan dalam
peralatan bergerak sekarang ini. Silinder ini digunakan dalam
pengimplementasian, pengemudian dan sistem lain dimana dibutuhkan silinder
untuk melakukan kerja dalam dua arah.
Konstruksi

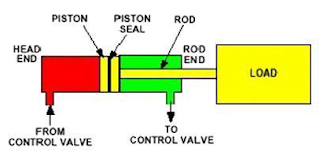

Konstruksi Silider kerja ganda seperti terlihat pada
gambar
Prinsip kerja.
Jika sistem mulai bekerja maka suatu
waktu cairan hidrolik masuk dan menekan dari sisi kiri sehingga torak bergerak
ke kanan, bersamaan dengan itu pada sisi kanan torak cairan hidrolik tertekan
dan keluar dari dalam silider selanjutnya masuk ke reservoir (Langkah 1). Sebaliknya
jika menghendaki torak bergerak ke posisi semula (kiri) maka cairan hidrolik
harus masuk dari sisi kanan torak, maka cairan hidrolik yang ada di sisi kiri
torak akan bergerak keluar dari torak (Langkah 2). Silinder kerja ganda dapat
digunakan jika menghendaki gerakan bolak-balik seperti pada mesin perkakas.
Demikian
pembahasan tentang selinder hidrolik, semoga bermanfaat.
